Rankinio starterio remonto komplektas HATZ 1B20, 1B30, 1B40 varikliams

Rankinio starterio remonto komplektas HATZ 1B20, 1B30, 1B40 varikliams

Originalūs / atitinkantys kodai: 01548800, 01929000, 05044800, 05045001, 01497800, 05045202.
Prekės kodas: 08-99002.

Pagrindinė informacija
Rankinio užvedimo starterio remonto komplektas HATZ dyzeliniams varikliams. Skirtas susidėvėjusioms ar pažeistoms virvelės suvyniojimo, grąžinimo ir starterio sukibimo mechanizmo dalims pakeisti, išsaugant tinkamą naudoti starterio korpusą.

Pateikti kodai žymi atskiras starterio detales, o ne šešis vieno komplekto numerius. Komplektas yra pakaitalas; jo originalumas HATZ nepatvirtintas.

Tinka

HATZ:

• 1B20 – versijos su atitinkamos konstrukcijos rankiniu starteriu.

• 1B30 – versijos su atitinkamos konstrukcijos rankiniu starteriu.

• 1B40 – versijos su atitinkamos konstrukcijos rankiniu starteriu.

• 1B50 – starterio 02319100 versijoms, kurių dalių kataloge nurodyti šio komplekto atitinkantys kodai. Šių dalių naudojimas patvirtintas „Multiquip MVH408DZ“ su HATZ 1B50 varikliu kataloge.

Prieš užsakant reikia patikrinti variklio serijos numerį, sumontuoto starterio konstrukciją ir keičiamų detalių kodus. Atskiros detalės gali būti naudojamos ir kituose HATZ varikliuose, tačiau tai savaime nepatvirtina viso komplekto tinkamumo.

Matmenys
Patvirtintų komplekto 08-99002 detalių matmenų milimetrais nerasta. Virvelės skersmuo ir ilgis, ritės skersmuo, centrinės angos dydis bei spyruoklių matmenys nepatvirtinti.

Savybės

• Starterio tipas: rankinis, užvedamas traukiant virvelę.

• Remontuojamas virvelės suvyniojimo ir starterio sukibimo mechanizmas.

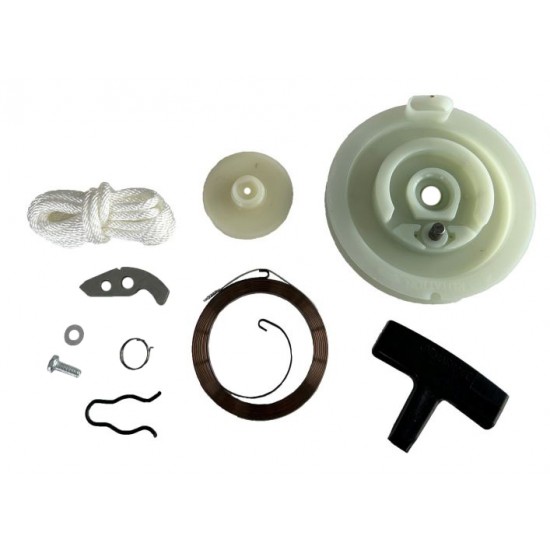

• Pagal prekės katalogą komplekte yra:

  • starterio virvelės ritė su užkaba;

  • stabdymo diskelis;

  • spiralinė grąžinimo spyruoklė;

  • užkabos sukimo spyruoklė;

  • stabdymo spyruoklė;

  • starterio virvelė;

  • tvirtinimo varžtai.

• Starterio korpusas į komplektą neįtrauktas.

• Rankenėlės 01497800 kodas nurodytas atitikmenų sąraše, tačiau jos buvimas komplekte tekstiniame katalogo apraše nepatvirtintas.
